制作陶瓷產品移印紋路的膠頭，核心在于制作一個足夠柔軟的硅膠頭，以便能貼合陶瓷曲面并完整轉移精細花紋。

整個制作過程可以分為以下幾步：

第一步：準備材料與工具

• 主料：移印硅膠（膠漿），這是制作膠頭的雙組分液體硅膠原料。

• 輔料：

  • 硅油：用于稀釋硅膠，降低膠頭硬度，是制作柔軟膠頭的關鍵。

  • 固化劑：觸發硅膠固化反應。不同類型硅膠配比不同，需嚴格遵循產品說明。

• 模具：常用石膏模具或透明的水晶模（不飽和聚酯樹脂制作）。模具內壁必須極其光滑、無雜質。

• 輔助工具：脫模劑、攪拌容器（有刻度量杯）、攪拌棒、電子秤、真空機（推薦）等。

第二步：核心——精確配比

配比是決定膠頭成敗的關鍵，尤其是硬度。

• 硅膠與硅油比例：這是調節硬度的關鍵。常規比例是1:1。陶瓷移印需要極軟的膠頭，有時甚至需讓硬度降到0度以下，因此硅油比例可能更高。

  • 注意：硅油并非越多越好，過量會導致膠頭“冒油”、強度下降、壽命縮短。建議硅膠與硅油比例控制在1:2以內。

• 固化劑比例：通常為硅膠與硅油總重量的2%-3%。

  • 關鍵：固化劑用量影響操作時間和固化效果。用量過少，膠頭無法固化；用量過多，膠料會快速結塊，無法倒入模具。為獲得最佳性能，建議采用慢固化方式（如8-10小時）。

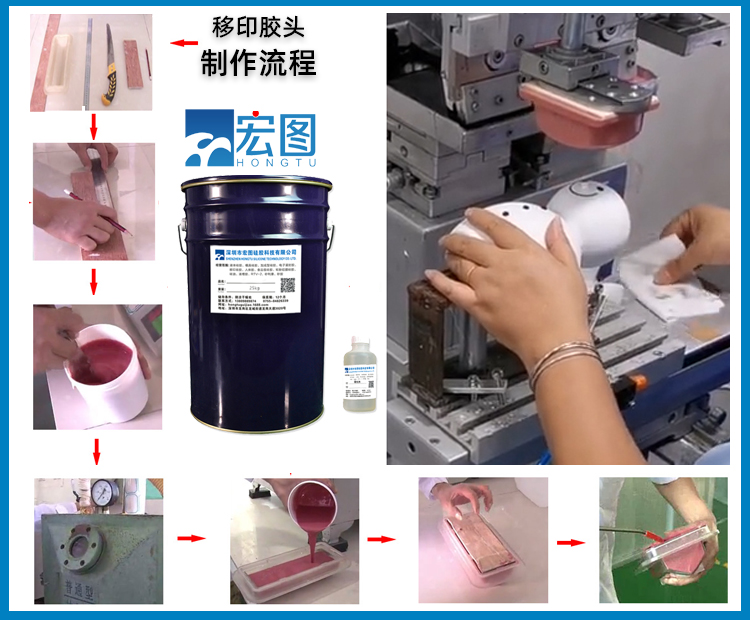

第三步：詳細制作流程

1. 模具預處理：將模具徹底清洗干凈并完全擦干，然后在模具內表面均勻噴涂一層脫模劑。

2. 混合攪拌：按精確配比稱量硅膠和硅油，充分攪拌均勻。然后加入稱量好的固化劑，再次徹底攪拌，尤其注意容器邊緣和底部。

3. 真空脫泡（關鍵步驟）：將混合好的膠料放入真空機抽真空1-3分鐘以去除氣泡。沒有真空機，可將膠料拉成細線狀緩慢倒入模具，以減少氣泡。

4. 澆鑄成型：將處理好的膠料緩慢、平穩地倒入模具中。

5. 靜置固化：將模具放置在水平處，等待膠頭固化。室溫下通常需要4-10小時。環境溫度越高，固化越快。

6. 脫模與后處理：

   • 脫模：膠頭完全固化后，用高壓氣槍從模具邊緣慢慢吹氣輔助脫模，切勿用蠻力硬拽，以免損傷膠頭。

   • 靜置：脫模后的膠頭建議放置3天后再使用，此時其物理性能達到最佳，耐用度可提高約三分之一。

重要提示

• 膠頭大小：膠頭應比圖案大，建議膠頭與圖案的比例約為3:1，過小的膠頭易磨損且圖案不清晰。

• 膠頭補膠：主體膠頭用舊后，可在其工作面再補一層新膠，硅膠與硅油比約為1:0.6。不同廠家的配比有所差別，請按產品使用說明操作。

制作陶瓷移印膠頭是一個需要精確控制和耐心的過程。只要把握好配比和操作細節，就能制作出高質量的膠頭。如果您想了解這方面更多的問題，可以咨詢我們宏圖硅膠，作為12年專注液體硅膠研發生產的廠家，我們不僅有全品類產品，還提供技術工藝，以及應用于各行業的解決方案。目前推出小樣試用活動，可配備技術人員一對一指導，讓您更快了解產品能否適配自己的行業，需要小樣測試的，可以直接用官網聯系方式預定，每天僅限10個名額，先到先得！
