亚洲轮乱,理论影视,亚洲无码专区在线观看素人

硅膠資訊News Center

當前位置：主頁 > 硅膠資訊 > 行業新聞 > 行業新聞

模具硅膠使用必讀問題有問有答

時間：2023-02-20 來源：宏圖 瀏覽次數：

我們在使用液體模具硅膠復模時經常會遇到一些問題，比如氣泡、不固化、翻模次數少等，今天我們就一起來探討這些常見的問題是什么原因導致的以及如何避免這些問題發生。

問:模具硅膠翻模次數少是什么原因？
答:在制作模具過程中添加了太多的硅油，硅油破壞了硅膠的分子量，所以模具會出現翻模次數少不耐用等現象。如果說做小件產品花紋比較復雜的產品，用硬度大的硅膠來開模，就會出現翻模次數少的現象，因為硅膠過硬的時間會很脆，容易折斷。相反，如果做搭建產品而用硬度小的硅膠來做模具，那結果同樣會是不如人意的。因為硅膠太軟，它的拉力和撕裂強度會降低，做出來的模具會變形，所以翻模次數就會降低。

問:制作出來的硅膠模具冒油是什么原因？
答模具硅膠本身是不會冒油的，出現冒油就是因為在操作過程中添加了復合型硅油（硅油與白礦油的復配體），因為白礦油是石油化工產品，不是硅油。

問:制作出來的硅膠模具抗撕差是什么原因？

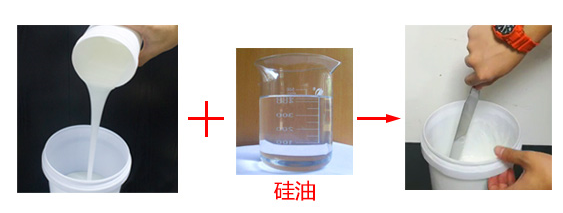

答因為客戶在制作模具的過程中，為了減小硅膠的粘度，使硅膠容易操作而在硅膠中大量的添加了硅油，這樣就會使硅膠變得很軟，產生不耐拉，撕裂強度降低，拉力變差的現象。

問:模具硅膠出現燒模現象是什么原因？
答因為不飽和樹脂和樹脂產品加了過氧化物的固化劑以后，遇樹脂反應會產生大量的熱量，一般樹脂固化時間為3分鐘，所以3分鐘后要盡快脫模，才能夠防止硅膠模具不會產生燒模的現象。

問:制作出來的硅膠模具耐老化能力不好是什么原因？
答在制作硅膠模具的過程中，我們建議客戶最好不加任何硅油，如果需要的話，硅油添加量最多不要超過5%～10%。因為硅油的添加量過多會破壞硅膠的分子量，所以做出來的模具會產生不耐酸堿，不耐老化的現象。

問:制作出來的硅膠模具不光滑是什么原因？
答出現這種現象是要復制的產品或模型沒有進行打磨或拋光的緣故。因為實際上模型或產品本身是不夠光滑或完美，所以要復制的產品或模型如果沒有經過打磨或拋光，再好的硅膠做的模具也會不美觀、不夠光滑。還有一種情況就是，在打脫模劑的時候，沒有涂刷均勻也會造成模具不光滑。

問:固化后硅膠模具部分干部分不干是什么原因？
答模具硅膠是靠吸收空氣中的水份而固化的，硅膠在制做的過程當中，把水份蒸干了，而沒有調入適量的水份，就會出現此現象。解決方案：這個現象不屬于產品質量問題，而是因為沒有控制水份，提升硅膠的儲存期，保質期長久才會出現些現象，只要在使用硅膠的時候，適量添加0.05%水份，攪拌均勻就可以解決些狀況了。

QQ空間新浪微博騰訊微博人人網微信分享到：

上一篇：模具硅膠24小時后不固化怎么解決?

下一篇：如何判斷模具硅膠質量的好壞？

張先生
曹先生
網站
公眾號

硅膠資訊News Center

推薦產品Recommended

當前位置：主頁 > 硅膠資訊 > 行業新聞 > 行業新聞

模具硅膠使用必讀問題有問有答

時間：2023-02-20來源：宏圖瀏覽次數：

時間：2023-02-20 來源：宏圖瀏覽次數：
