无码免费不卡在线观看,日本精品巨爆乳无码大乳巨,精品久久久久亚洲国产

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：軟瓷模具硅膠

產品詳情

軟瓷模具硅膠也叫雙組份室溫硫化硅橡膠，流動性好，可操作性強，用此類硅膠做出來的模具表面光滑，翻模次數多，硅膠模具使用壽命長久。

特點：
①流動性好、可操作性好、易脫模；
②耐高溫、耐酸堿、拉力好、不膨脹；
③低收縮率，做出來的模具不變形；
④翻模次數多，硅膠模具使用壽命長久；
⑤性能可調，硅膠可按需定制。

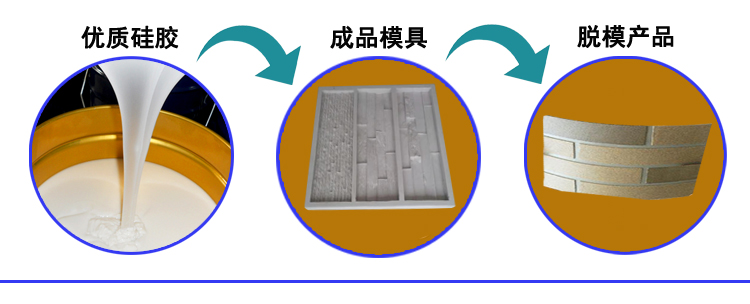

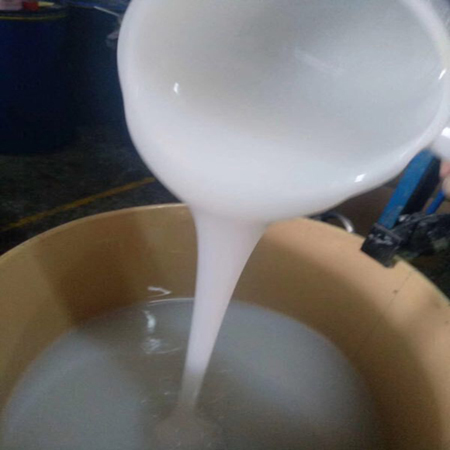

軟瓷模具硅膠
軟瓷模具硅膠操作方法

軟瓷外墻硅膠模具制作方法(一般軟模具的制法有兩種方法) ：

澆注法（灌模）：將原型直接埋入模具膠內，硫化后取出原型，得到硅橡膠陰模。用該種方法倒模時需要嚴格控制氣泡的產生。因為整個模具厚度不均勻，所以模具硫化需要時間較長。

層合法（刷模）：在原型表面先涂一定厚度的模具膠層，繼而一層一層遞增模具厚度。這樣做可大大減少模具膠用量，降低生產成本，同時減輕陰模質量。

模具硅膠工作溫度小于160度，每次噴、涂層液干燥時間為40-60分鐘，待第一層膠液干燥后(每次噴、涂、刷的厚度不能超過0.6 mm，或者干燥時間會延長很多; 噴、涂、刷時要均勻，將工件凹陷部位流滯過厚膠液刷出, 以免過厚膠液干燥固化時間過長，影響整體模具制作效率)；再噴涂第二、三、四、五…層，模具的厚度根據用戶自己需求而定。
軟瓷模具硅膠

注意事項

①硅膠與固化劑一定要攪拌均勻，避免出現硅膠不固化現象；
②配置好的液體硅膠要在可操作的時間內盡量用完；
③原模型產玻璃、陶瓷或涂有涂料時，原模型用洗發香波溶液或肥皂水均勻涂一遍，待水份揮發后，再灌注或刷涂模具硅膠，有利于更好脫模；
④加成型硅膠和縮合型硅膠不能相互接觸，否則會是硅膠"中毒"，造成硅膠不固化；
⑤加成型硅膠操作時不能與水、雜質、有機錫催化劑、酸、堿及含有氮、磷、硫的化合物接觸，使用時不能混入這些物質，避免硅膠出現不固化現象。

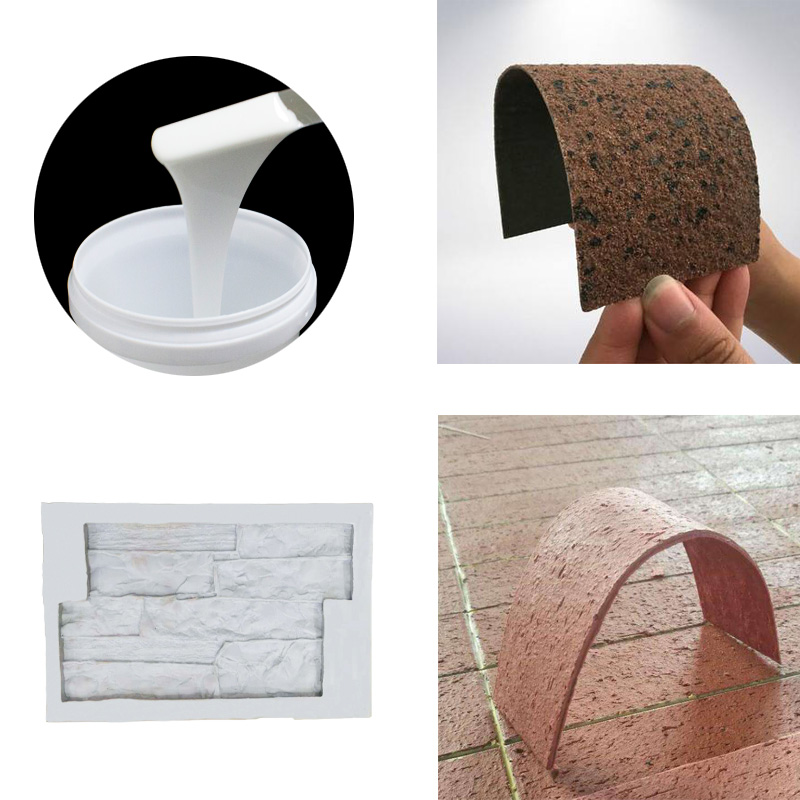

軟瓷模具硅膠翻模

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
硬度用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模

縮合型硅膠參數

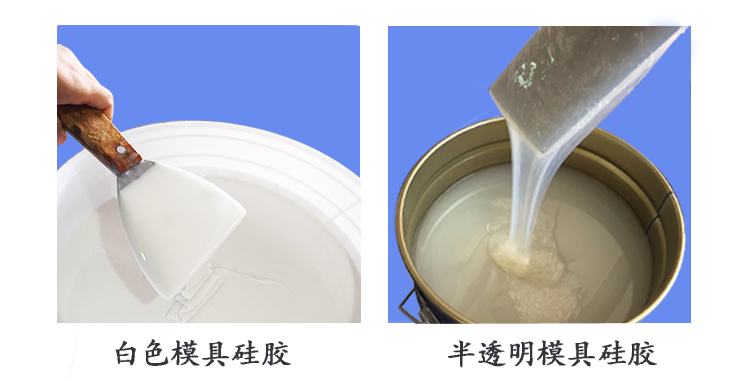

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘度（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強度（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

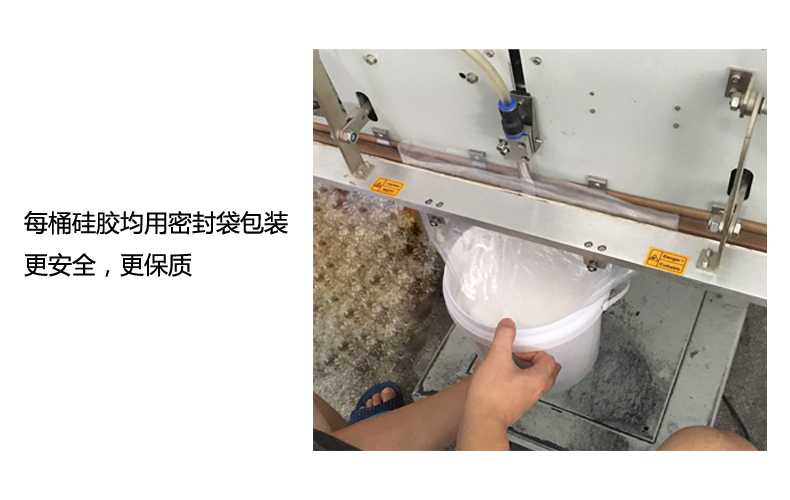

包裝規格

應用領域

軟瓷模具硅膠適合翻模成型文化石、砂雕砂巖藝術品、大型城市園林雕塑專用，廣泛用于精致模具復制，樹脂、波麗、石膏、蠟燭、手工香皂等模具制作。

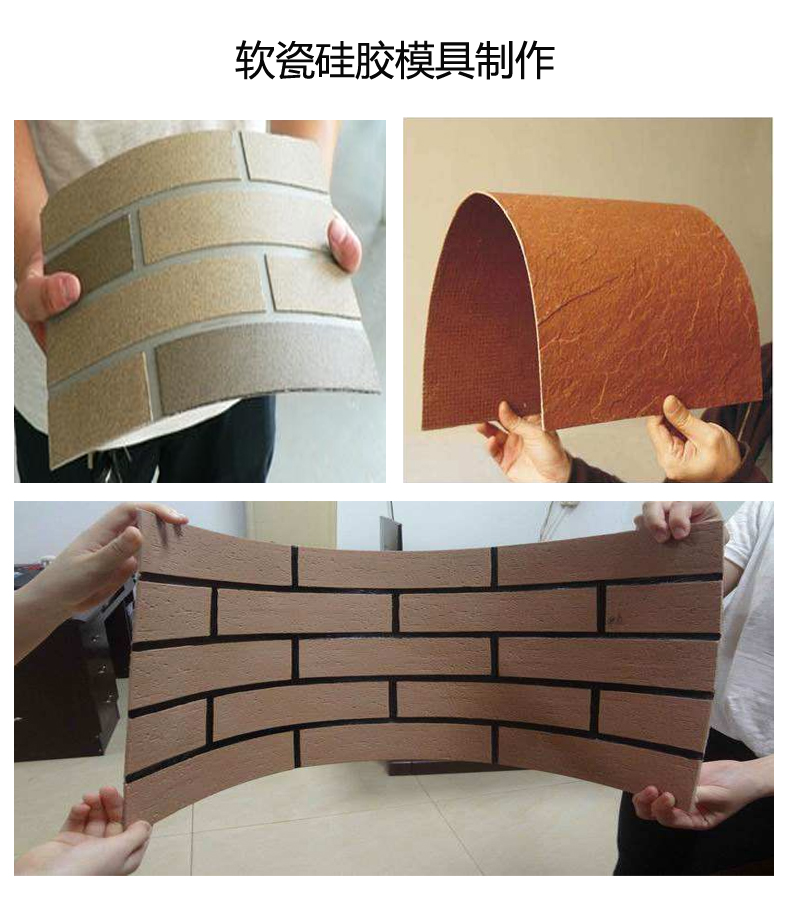

軟瓷模具硅膠制作

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號
